SINGLE GIRDER CRANES
Safe Working Load Tonnes |
Span Metres |

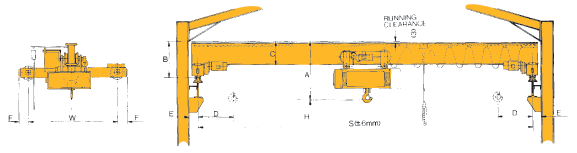

A | B | C | D | E | F | H | W | Hoist Gross Weight Tonnes |
Crane Gross Weight Tonnes |
Max. Static Wheel load Tonnes |
|
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
1 | 8 10 12 14 16 18 20 22 24 |
1164 1170 1210 1250 1310 1380 1445 1505 1570 |
764 770 810 850 910 980 1045 1105 1170 |
484 490 530 570 630 700 765 825 890 |
550/750 550/750 550/750 550/750 550/750 550/750 550/750 550/750 550/750 |
175 175 175 175 175 175 175 175 175 |
200 200 200 200 200 200 200 200 200 |
8000 8000 8000 8000 8000 8000 8000 8000 8000 |
1500 1500 2000 2000 2600 2600 3200 3200 3500 |
0.295 0.295 0.295 0.295 0.295 0.295 0.295 0.295 0.295 |
1.58 1.75 2.00 2.32 2.79 3.21 3.69 4.23 4.89 |
0.92 0.97 1.04 1.13 1.25 1.35 1.48 1.61 1.78 |
|
2 | 8 10 12 14 16 18 20 22 24 |
1164 1170 1210 1250 1310 1380 1445 1505 1570 |
764 770 810 850 910 980 1045 1105 1170 |
484 490 530 570 630 700 765 825 890 |
550/750 550/750 550/750 550/750 550/750 550/750 550/750 550/750 550/750 |
175 175 175 175 175 175 175 175 175 |
200 200 200 200 200 200 200 200 200 |
8000 8000 8000 8000 8000 8000 8000 8000 8000 |
1500 1500 2000 2000 2600 2600 3200 3200 3500 |
0.295 0.295 0.295 0.295 0.295 0.295 0.295 0.295 0.295 |
1.58 1.75 2.00 2.32 2.79 3.21 3.69 4.23 4.89 |
1.39 1.45 1.52 1.60 1.73 1.84 1.96 2.10 2.27 |
|
3.2 | 8 10 12 14 16 18 20 22 24 |
1155 1215 1255 1315 1385 1385 1450 1510 1570 |
755 815 855 915 985 985 1050 1110 1170 |
475 535 575 635 705 705 770 830 890 |
550/750 550/750 550/750 550/750 550/750 550/750 550/750 550/750 550/750 |
175 175 175 175 175 175 175 175 175 |
200 200 200 200 200 200 200 200 200 |
8000 8000 8000 8000 8000 8000 8000 8000 8000 |
1500 1500 2000 2000 2600 2600 3200 3200 3500 |
0.295 0.295 0.295 0.295 0.295 0.295 0.295 0.295 0.295 |
1.65 1.87 2.22 2.53 2.89 3.42 3.79 4.39 5.50 |
1.97 2.05 2.15 2.24 2.34 2.47 2.57 2.73 3.00 |
|
5 | 8 10 12 14 16 18 20 22 24 |
1220 1275 1315 1385 1445 1485 1530 1570 1600 |
820 875 915 985 1045 1085 1185 1225 1255 |
540 595 635 705 765 805 850 890 920 |
550/750 550/750 550/750 550/750 550/750 550/750 550/750 550/750 550/750 |
175 175 175 175 175 175 175 175 175 |
200 200 200 200 200 200 200 200 200 |
8000 8000 8000 8000 8000 8000 8000 8000 8000 |
1500 1500 2000 2000 2600 2600 3200 3200 3500 |
0.295 0.295 0.295 0.295 0.295 0.295 0.295 0.295 0.295 |
1.70 1.96 2.42 2.75 3.26 3.73 4.70 5.35 5.92 |
2.82 2.92 3.06 3.15 3.30 3.42 3.68 3.85 4.00 |
|
8 | 8 10 12 14 16 18 20 22 24 |
1440 1500 1570 1650 1700 1725 1755 1785 1850 |
915 975 1045 1125 1175 1200 1230 1260 1325 |
580 640 710 790 840 865 895 925 990 |
680/890 680/890 680/890 680/890 680/890 680/890 680/890 680/890 680/890 |
200 200 200 200 200 200 200 200 200 |
240 240 240 240 240 240 240 240 240 |
8000 8000 8000 8000 8000 8000 8000 8000 8000 |
1500 1500 2000 2000 2600 2600 3200 3200 3500 |
0.55 0.55 0.55 0.55 0.55 0.55 0.55 0.55 0.55 |
2.40 2.85 3.24 3.75 4.36 5.02 5.88 6.51 7.10 |
4.37 4.56 4.70 4.87 5.05 5.23 5.46 5.63 5.80 |
|
10 | 8 10 12 14 16 18 20 22 24 |
1465 1525 1580 1640 1710 1760 1790 1810 1875 |
940 1000 1055 1115 1185 1235 1265 1285 1350 |
605 665 720 780 850 900 930 950 1015 |
680/890 680/890 680/890 680/890 680/890 680/890 680/890 680/890 680/890 |
200 200 200 200 200 200 200 200 200 |
240 240 240 240 240 240 240 240 240 |
8000 8000 8000 8000 8000 8000 8000 8000 8000 |
1500 1500 2000 2000 2600 2600 3200 3200 3500 |
0.55 0.55 0.55 0.55 0.55 0.55 0.55 0.55 0.55 |
2.50 2.98 3.44 4.01 4.71 5.17 6.05 6.95 7.62 |
5.31 5.52 5.70 5.88 6.10 6.23 6.47 6.71 6.90 |
|
16 | 8 10 12 14 16 18 20 22 24 |
1870 1930 2000 2070 2090 2180 2250 2330 2365 |
1045 1105 1175 1245 1265 1515 1585 1665 1700 |
700 760 830 900 920 1010 1080 1160 1195 |
800/1000 800/1000 800/1000 800/1000 800/1000 800/1000 800/1000 800/1000 800/1000 |
200 200 200 200 200 240 240 240 240 |
240 240 240 240 240 310 310 310 310 |
8000 8000 8000 8000 8000 8000 8000 8000 8000 |
1500 1500 2000 2000 2600 2600 3200 3200 3500 |
1.10 1.10 1.10 1.10 1.10 1.10 1.10 1.10 1.10 |
3.50 4.00 4.60 5.33 6.20 7.58 8.44 9.14 10.88 |
8.29 8.41 8.85 9.12 9.40 9.80 10.04 10.25 10.71 |
|
20 | 8 10 12 14 16 18 20 22 24 |
1870 2000 2050 2090 2150 2250 2335 2365 2410 |
1205 1335 1385 1425 1485 1585 1670 1700 1745 |
700 830 880 920 980 1080 1165 1195 1240 |
800/1000 800/1000 800/1000 800/1000 800/1000 800/1000 800/1000 800/1000 800/1000 |
240 240 240 240 240 240 240 240 240 |
310 310 310 310 310 310 310 310 310 |
8000 8000 8000 8000 8000 8000 8000 8000 8000 |
1500 1500 2000 2000 2600 2600 3200 3200 3500 |
1.10 1.10 1.10 1.10 1.10 1.10 1.10 1.10 1.10 |
3.98 4.66 5.25 6.20 7.00 7.69 8.30 9.65 11.17 |
10.17 10.55 10.84 11.18 11.45 11.68 11.88 12.26 12.67 |
All dimensions in mm.
Illustrations and specifications may be changed without notice and are intended for guidance only. Please consult us for current product details.
